技术参数

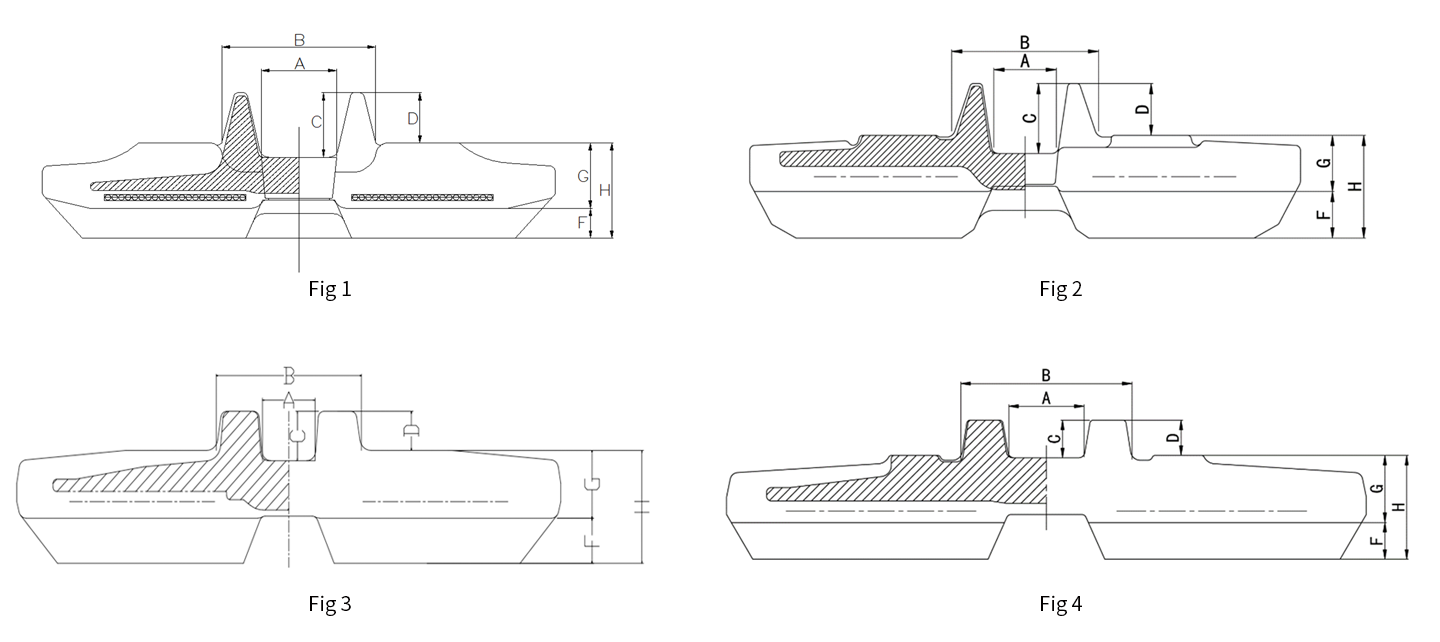

履带规格（宽度x节距） Track Size (WidthxPitch)	内轨宽度 Inner Guide Width (A)	外轨宽度 Outer Guide Width (B)	齿内高度 Inner Height (C)	齿外高度 Outer Height (D)	履带厚度 Track Thickness (H)	截面示意图 Section View	支承类型 Gude Type	传统型 Traditional	抗震型 AVT
180x72	23	64	29	26.5	59	Fig 1	A/B	■
180x72K	23	65.5	29	27	65	Fig 2	C		■
190x72	23	66	28.5	26	67	Fig 1	A/B	■
200x72	23	66	29	26	64	Fig 1	A/B	■
200x72K	23	65.5	29	27	65	Fig 2	C		■
230x72	24	74	29	27	70	Fig 1	A/B	■
230x72K	23	71	29	28	70	Fig 2	C		■
230x48	25	68.5	21.5	24	68	Fig 3	D	□	■
230x48K	25	64	19	19.6	61	Fig 4	K		■
230x96	25	68	21.5	23	68	Fig 3	D	■
250x48.5Y	27	65	20	18.5	74	Fig 3	K		■
250x52.5	30	79	23.5	22	75	Fig 3	D		■
250x72	23	78	30	27	71	Fig 1	A/B	■
250x72K	23	71	29	28	70	Fig 2	C		■
265×72	23	78	30	26	72.5	Fig 1	A/B	■
300x52.5N	29	80	24	20	74	Fig 3	D	□	■
300x52.5W	39	92	23	21	76	Fig 3	D	□	■
300x53K	31	85	24	21.5	76	Fig 4	K		■
300x55	28	82	24	25.5	83	Fig 3	D		■
300x109	36	93	25	27	87	Fig 3	D	■
320x52.5N	29	80	24	19	74	Fig 3	D		■
350x52.5W	39	92	23	21	76	Fig 3	D		■
350x54.5K	40	93	23.5	21.5	85	Fig 4	K		■
400x72.5N	36.5	95	26	24.5	90	Fig 3	E	□	■
400x72.5W	49	106	24	22.5	89	Fig 3	D/E	□	■
400x72.5K	47	107	23.5	22	87	Fig 4	K		■
450x71	40	112	30	25	100	Fig 3	D/E	□	■
450x76	49	118	28.5	30	106	Fig 3	D/E	□	■
450x81N	42	110	29.5	28	100	Fig 3	D/E	□	■
450x81W	53.5	136	29	33	106	Fig 3	D/E	□	■
450x81.5N	42	109	30.5	27	97.5	Fig 3	D	□	■
450x83.5K	41	110	23	26	105	Fig 4	K		■
500x92	61	152	31.5	34.5	129	Fig 3	D/E		■

说明：

1. “□”表示有相应的传统型履带可供选择

2. 一个规格既有传统型又有抗震型的情况下，表中的参数对应抗震型（标“■”的型号）

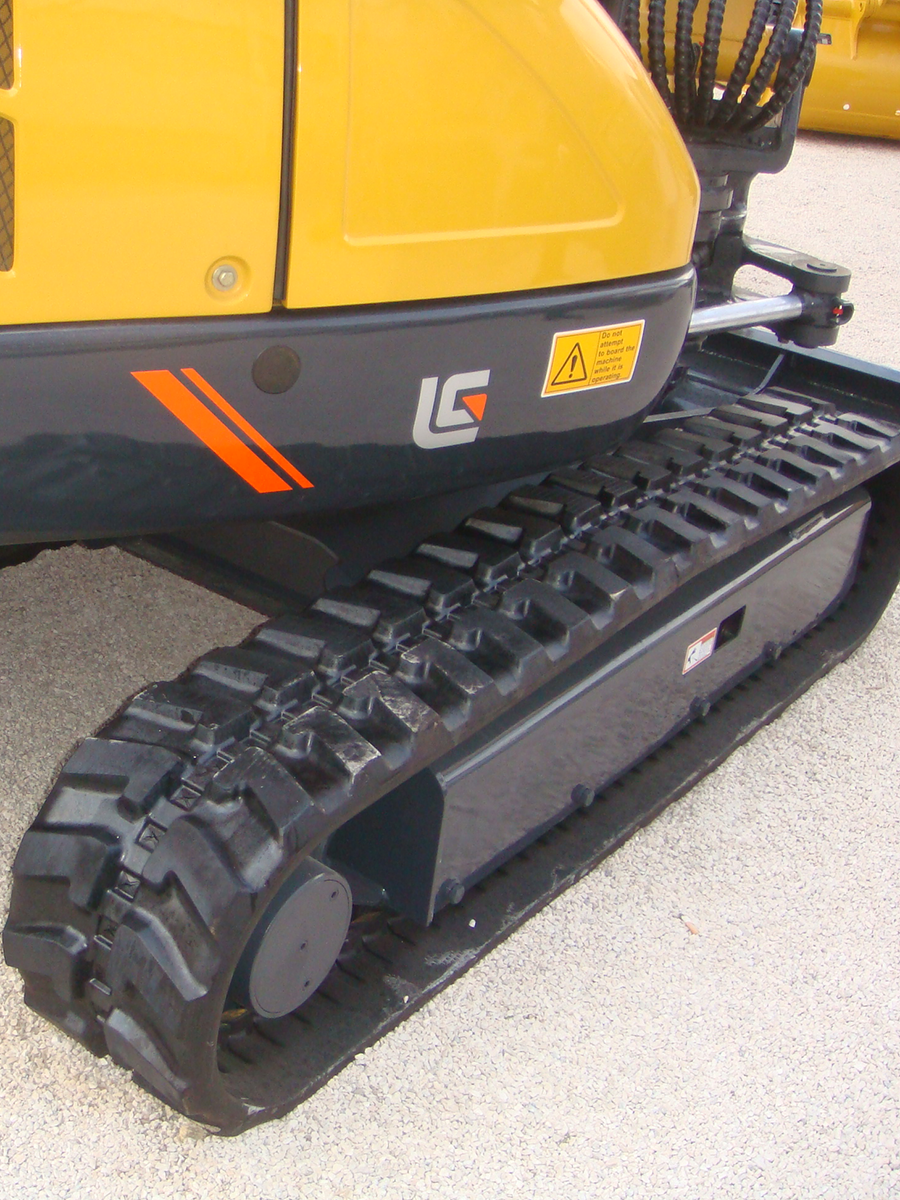

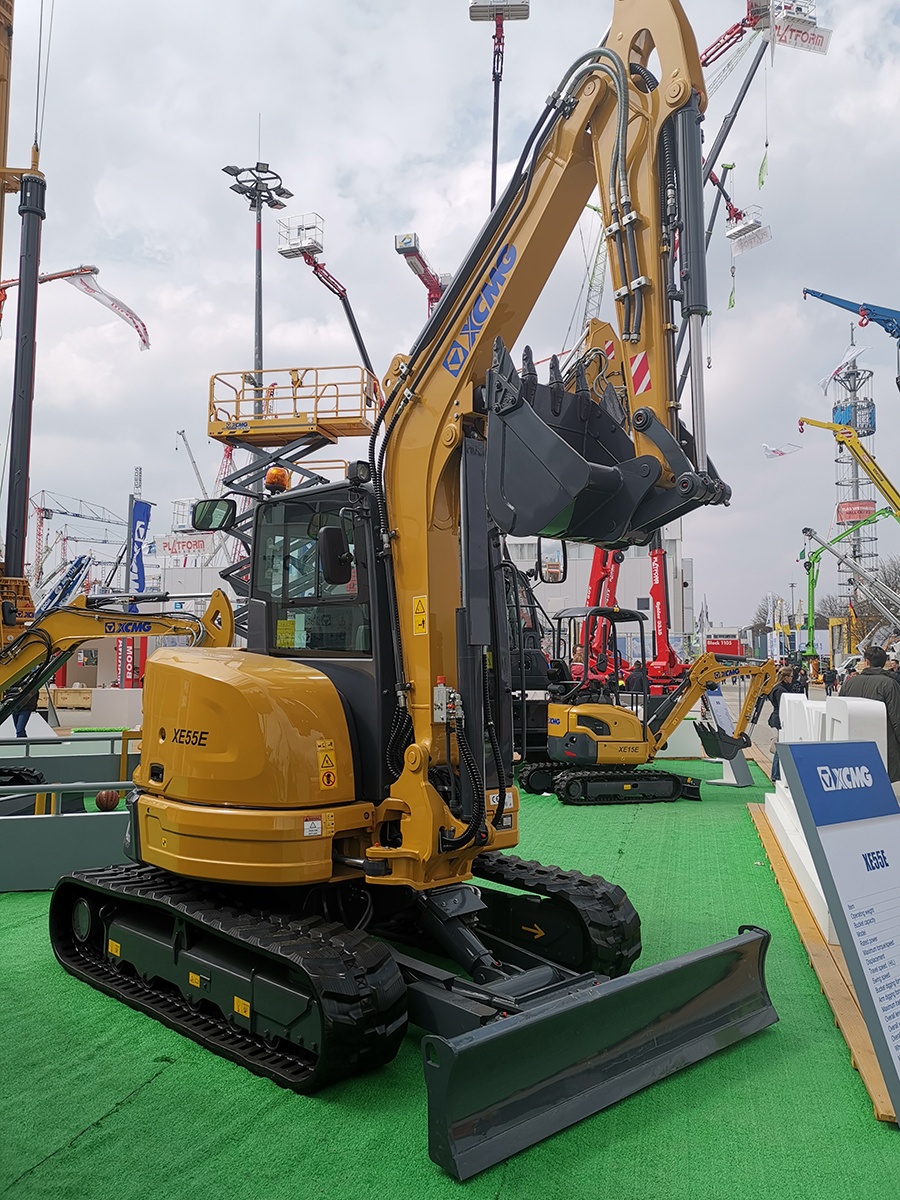

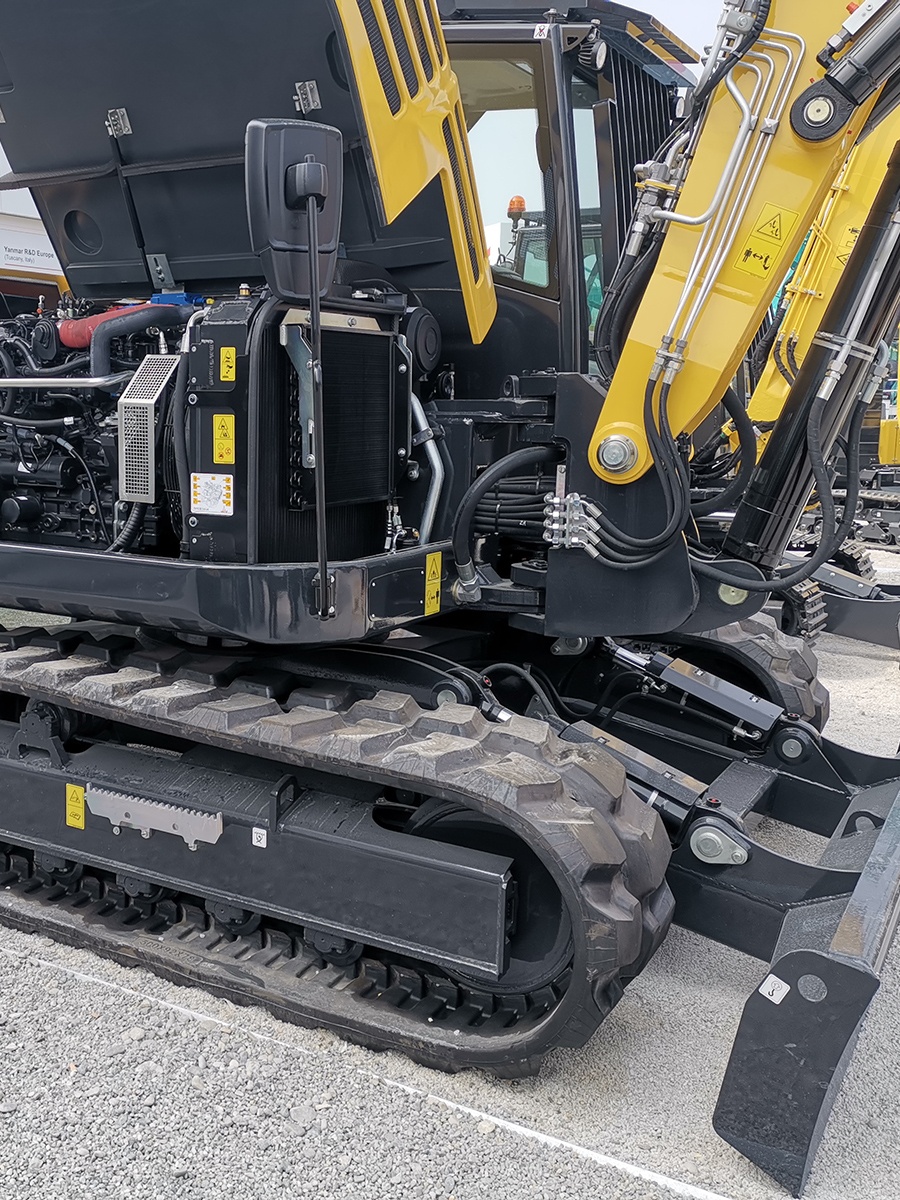

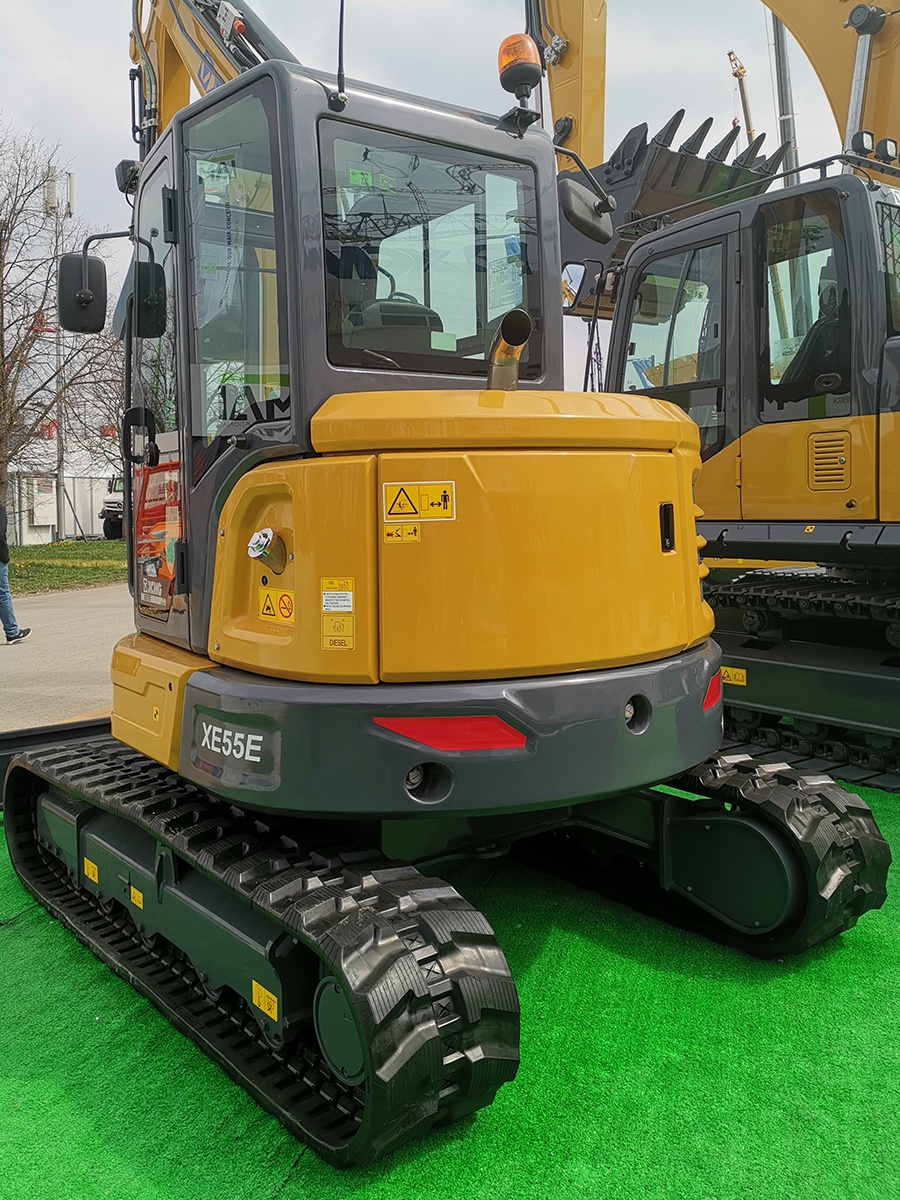

挖掘机履带
